Руководство. Система регулирования давления воздуха в шинах

Система регулирования давления воздуха в шинах (рис. 114) позволяет контролировать давление и поддерживать его в пределах нормы, а также повышать проходимость автомобиля за счет снижения давления воздуха в шинах. Она дает возможность продолжения движения автомобиля при проколе камеры без замены колеса (колесные краны неповрежденных колес должны быть закрыты), если подаваемого воздуха достаточно для постоянного поддержания в шинах необходимого давления.
Подвод воздуха к шинам по однопроводной схеме. Шины всех колес с открытыми кранами соединены между собой, давление в них одинаково и регулируется одновременно.
Кран управления давлением золотникового типа, состоит из корпуса 7 (рис. 115), в котором установлены манжеты 10 и золотник 12.
При перемещении золотника вдоль оси имеющаяся на нем кольцевая проточка соединяет полость крана с атмосферой или нагнетающей магистралью. Клапан- ограничитель, служащий для отключения системы накачки шин при падении давления воздуха в пневмосистеме автомобиля ниже 600 кПа (6 кгс/см2), регулируйте болтом 14.

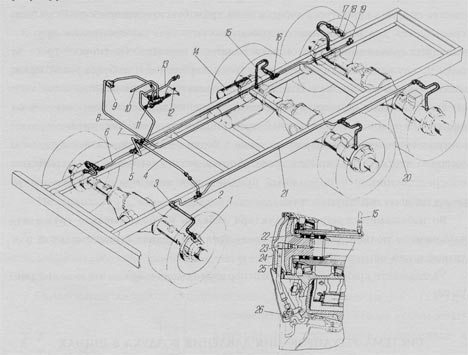

Рис. 114. Система регулирования давления воздуха в шинах; 1-штуцер подводящий; 2,15,25-шланги; 3,5,16-тройники; 4,6,8,20,21-трубопроводы; 7-тройник центральный; 9-крестовина; 10-трубка выводная; 11-кран управления давлением; 12-рычаг управления краном; 13-трубка к штуцеру манометра; 14-баллон воздушный; 17-штуцер; 18-гайка; 19,23-угольники; 22-блок манжет подвода воздуха; 24-крышка ступицы; 26-кран колесный

Блок манжет 22 подвода воздуха (см.рис. 114) состоит из четырех манжет, установленных в цапфе (кожухе) моста. Манжеты обеспечивают герметичность соединения каналов неподвижной цапфы (кожуха) и каналов вращающейся полуоси.
Пользование системой и ее техническое обслуживание. После открытия колесных кранов систему регулирования давления воздуха в шинах продуйте воздухом из шин. Для этого установите ручку крана управления в положение «ВЫПУСК», снизьте давление в шинах на 0,03-0,05 МПа (0,3-0,5 кгс/см2), после чего доведите давление в шинах до давления, соответствующего покрытию дороги. Продувку системы регулирования давления воздуха проводите также перед установкой автомобиля на стоянку и после каждого выезда из теплого гаража
Давление воздуха в шинах определяйте по манометру при нейтральном положении рычага крана управления давлением и открытых колесных кранах.
Для обеспечения раздельного регулирования давления воздуха в шинах какого-либо моста закройте колесные краны на других мостах. Если наблюдается падение давления, то закройте колесные краны и, открывая их поочередно, определите, в какой шине происходит утечка воздуха.

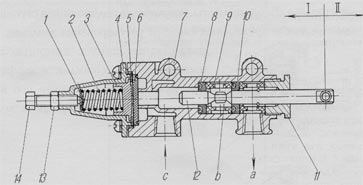

Рис. 115. Кран управления давлением: 1-тарелка пружины; 2-пружина; 3-поршень; 4-крышка; 5-шайба; 6-диафрагма; 7-корпус; 8-кольцо распорное; 9-втулка; 10-манжета; 11-направляющая золотника; 12-золотник; 13-гайка; 14-болт; а-в атмосферу; b-в шины; с-из воздушного баллона; I-накачка; II-выпуск

При необходимости снижения давления в шинах устанавливайте его согласно табл. 11 в зависимости от условий движения (см. раздел «Вождение автомобиля»).
Техническое обслуживание системы заключается в проверке ее герметичности. Места большой утечки определяйте на слух, места слабой утечки — мыльной эмульсией.
Утечки воздуха через соединения устраните подтягиванием или заменой отдельного элемента соединения.
Если кран управления давлением, колесные краны и соединения трубопроводов при проверке оказались герметичными, следовательно утечка происходит через манжеты подвода воздуха. При большой утечке манжеты замените.
Надежность работы блока манжет подвода воздуха прежде всего зависит от наличия и состояния смазки на их трущихся поверхностях. При установке манжет смажьте эти поверхности и заложите смазку в полости между первой и второй, а также между третьей и четвертой манжетами. При установке полуоси поверхность рабочей шейки также тщательно смажьте, причем смазка не должна попадать в отверстие для подвода воздуха.
Монтируйте манжеты специальной оправкой (положение III на рис. 116), исключающей возможность их повреждения при их запрессовке. Демонтируйте манжеты специальным съемником (положение I и II), который имеется в комплекте инструмента.
Полуоси с крышкой ступицы устанавливайте в соответствии с указаниями, изложенными в разделе «Ведущие мосты. Регулировка подшипников ступиц колес».
При значительных повреждениях системы регулирования давления воздуха накачивайте шину с помощью шланга, имеющегося в комплекте шоферского инструмента, подсоединив его к крану отбора воздуха и поочередно к колесным кранам.

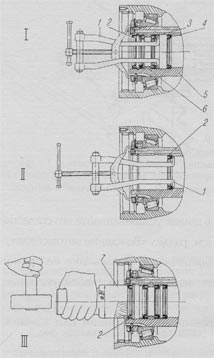

Рис. 116. Демонтаж (I, II) и установка (III) деталей блока манжет подвода воздуха: 1-съемник; 2-манжета; 3,4-обойма; 5-цапфа поворотная; 6-кольцо распорное; 7-оправка
